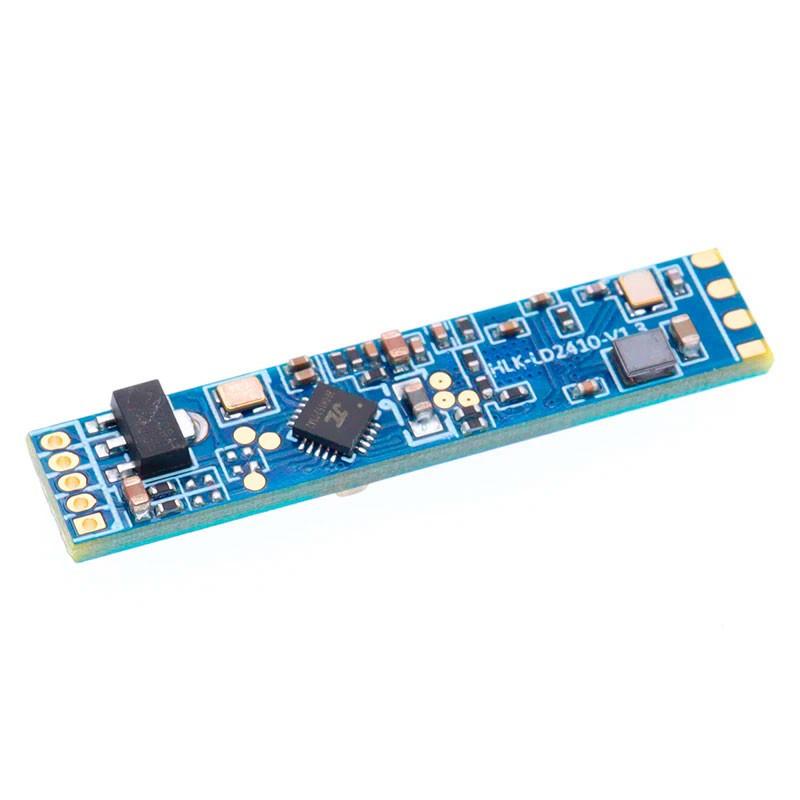

HLK-LD2410 — это высокочувствительный радарный модуль обнаружения присутствия человека, работающий на частоте 24 ГГц, разработанный компанией Hilink Electronics.

Принцип его работы основан на использовании непрерывного частотно-модулированного сигнала FMCW для обнаружения людей в заданной зоне. Благодаря обработке радиолокационных сигналов и точному алгоритму распознавания человеческого тела модуль обеспечивает высокочувствительное обнаружение присутствия человека, позволяя определять как движущихся, так и неподвижных людей, а также получать дополнительную информацию, например расстояние до цели.

Устройство предназначено преимущественно для использования внутри помещений. Оно позволяет обнаруживать движение и микродвижения человека в контролируемой зоне и передавать результаты обнаружения в режиме реального времени.

Максимальная дальность обнаружения составляет до 6 метров с разрешением 0,75 м. Для модуля предусмотрен удобный инструмент визуальной настройки, позволяющий регулировать дальность обнаружения и чувствительность на различных расстояниях в зависимости от требований конкретного применения.

Модуль поддерживает выходы GPIO и UART, что обеспечивает гибкую интеграцию в различные интеллектуальные системы и устройства.

LD2410 способен обнаруживать движения человека на расстоянии до 5 метров, обеспечивая широкий угол охвата и устойчивость к помехам. Благодаря возможности настройки параметров устройство эффективно работает в различных условиях. Компактные размеры и поддержка различных способов монтажа делают его экономичным решением для интеграции в системы автоматизации.

Модуль поддерживает интеллектуальную многоуровневую настройку параметров для адаптации к различным условиям эксплуатации. Работает в диапазоне ISM 24 ГГц, соответствующем требованиям FCC и CE, и поддерживает широкий диапазон питающего напряжения от 5 до 12 В.

Радарный датчик присутствия человека LD2410 способен обнаруживать и распознавать различные состояния человека: движение, небольшие движения, положение стоя, сидя и лёжа. Благодаря многоуровневой регулировке параметров модуль широко применяется в различных IoT-проектах.

Области применения:

• Системы умного дома (Smart Home) — автоматическое включение и выключение освещения при обнаружении присутствия человека в помещении.

• Системы отопления и климат-контроля — управление оборудованием в зависимости от присутствия людей.

• Интерактивные рекламные панели — автоматическая активация рекламы при обнаружении человека.

• Системы автоматизации помещений и другие IoT-проекты.

Технические характеристики

• Напряжение питания: 5–12 В

• Технология: миллиметровый радар 24 ГГц (mmWave)

• Дальность обнаружения: до 5 метров

• Угол обнаружения: до ±60°

• Функциональность: точное определение движения и неподвижного присутствия человека с возможностью измерения расстояния до цели

• Настройка: интеллектуальная регулировка параметров для адаптации к различным сценариям использования

• Способы установки: потолочный или настенный монтаж

• Интерфейсы подключения: GPIO и UART

• Соответствие стандартам: диапазон ISM 24 ГГц, требования FCC и CE

• Размеры: 7 × 35 мм
