Kit cutie muzicală 16 tonuri

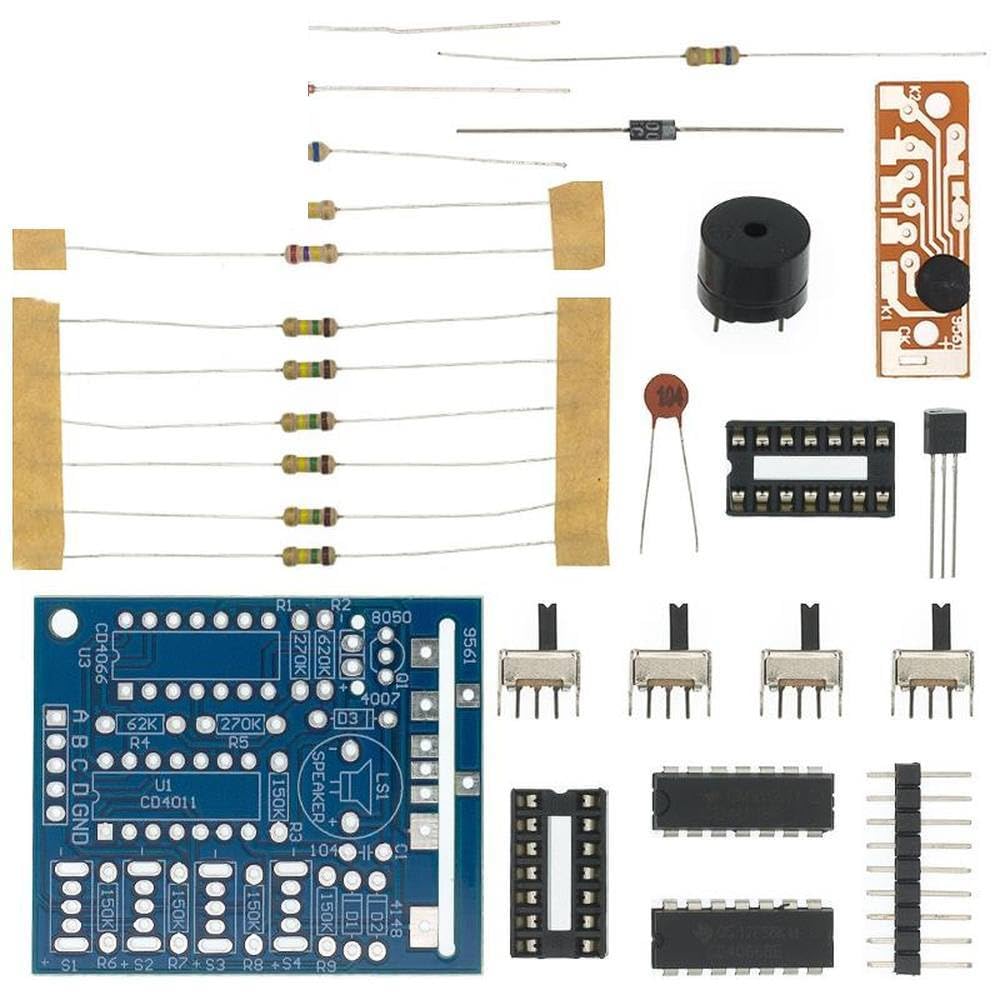

Acest modul este un kit, nu un produs finit.

Caracteristici:
Cutia cu 16 tonuri poate emite 16 efecte sonore analogice interesante la alegere, sub controlul tău. Nu este doar o jucărie electronică, ci poate fi folosită și ca sonerie sau alarmă.

Parametri:

• Tensiune de alimentare: DC 4.5V–5V

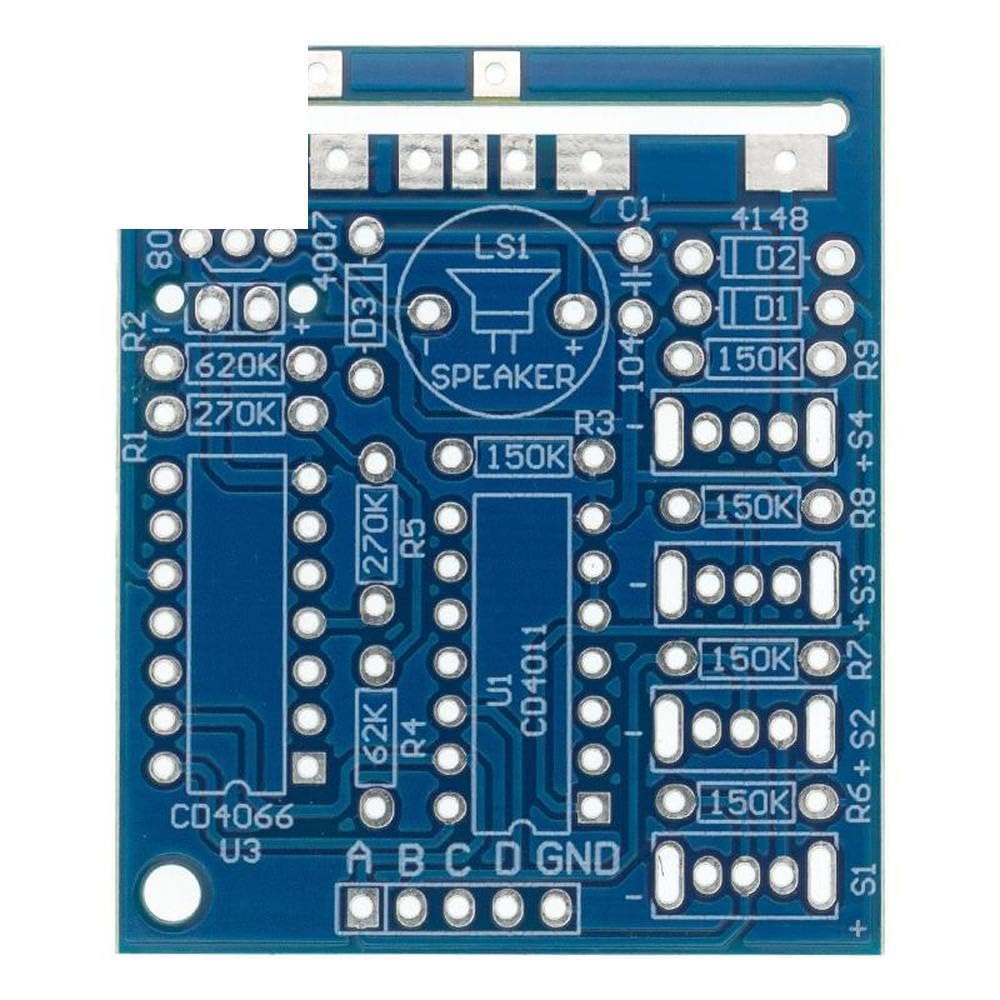

• Dimensiune placă: 4.8 × 4.1 cm
• Metodă de control: codare manuală + codare externă

Principiul circuitului:
Întregul circuit are ca nucleu circuitul integrat 9561 pentru tonuri, utilizând codare binară pe 4 biți pentru a controla starea de funcționare a circuitului 9561, permițând generarea a 16 sunete analogice diferite. Circuitul include un circuit de generare a zgomotului, un circuit de control de bază și unul suplimentar, precum și un circuit de codare binară.

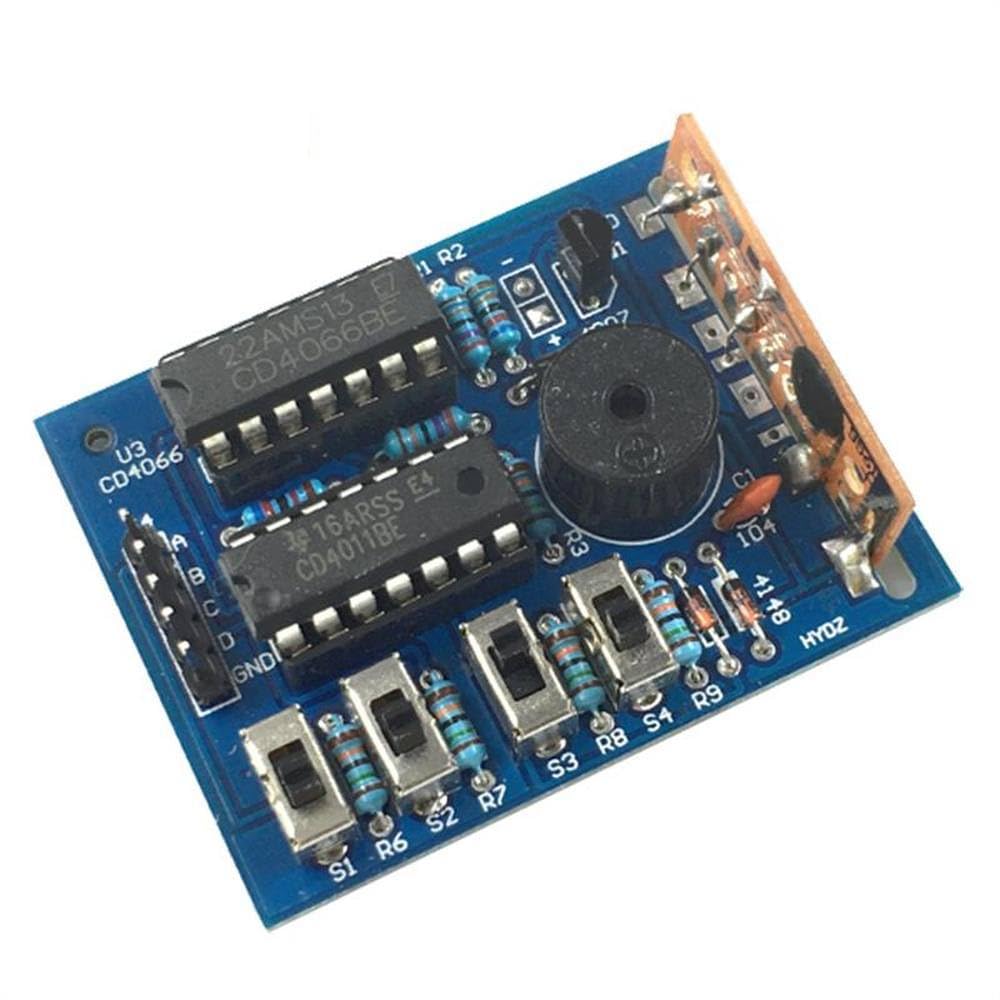

1. Circuit de generare a sunetului: U2 (9561), împreună cu tranzistorul Q1 și buzzerul pasiv LS1.
2. Circuit de control de bază: utilizează două semnale binare digitale pentru a selecta patru stări de funcționare, generând patru sunete de bază.
3. Circuit de control suplimentar: folosește patru stări ale rezistențelor R1, R2, R4, R5 pentru a modifica valoarea rezistenței de vibrație externă a circuitului 9561, schimbând astfel parametrii de oscilație și obținând o varietate mai mare de sunete.
4. Circuit de codare binară: comutatoarele S1–S4 și rezistențele R6–R9 formează codorul binar. S1, S2, S3, S4 corespund biților A, B, C, D. Comutator pe „0” = 0, comutator pe „1” = 1. Astfel, semnalele A, B, C, D controlează circuitul 9561 pentru a produce 16 sunete diferite.
