LILYGO T-Internet-POE

Un modul PoE (Power over Ethernet) de la LilyGo. Cu acest modul este posibil să te conectezi la un router prin cablu Ethernet și, simultan, să alimentezi modulul prin același cablu folosind PoE. Acest modul este bazat pe un cip ESP32, ceea ce permite de asemenea utilizarea Wi-Fi și Bluetooth.

Specificații:

Tensiune de alimentare:

• USB-C: 5V DC
• PoE: 50V DC
• Pin 3V3: 3.3V DC

Tensiune semnal: 3.3V
Chipset: ESP32-WROOM-32 (procesor dual core 240MHz)
Memorie Flash: 4MB
SRAM: 520KB
Wi-Fi încorporat
Bluetooth încorporat
Convertor USB-serial: Nu (vezi nota de la finalul paginii pentru programare)
Chip Ethernet: LAN8720A
Chip management alimentare: SI3404
Adaptor microSD încorporat

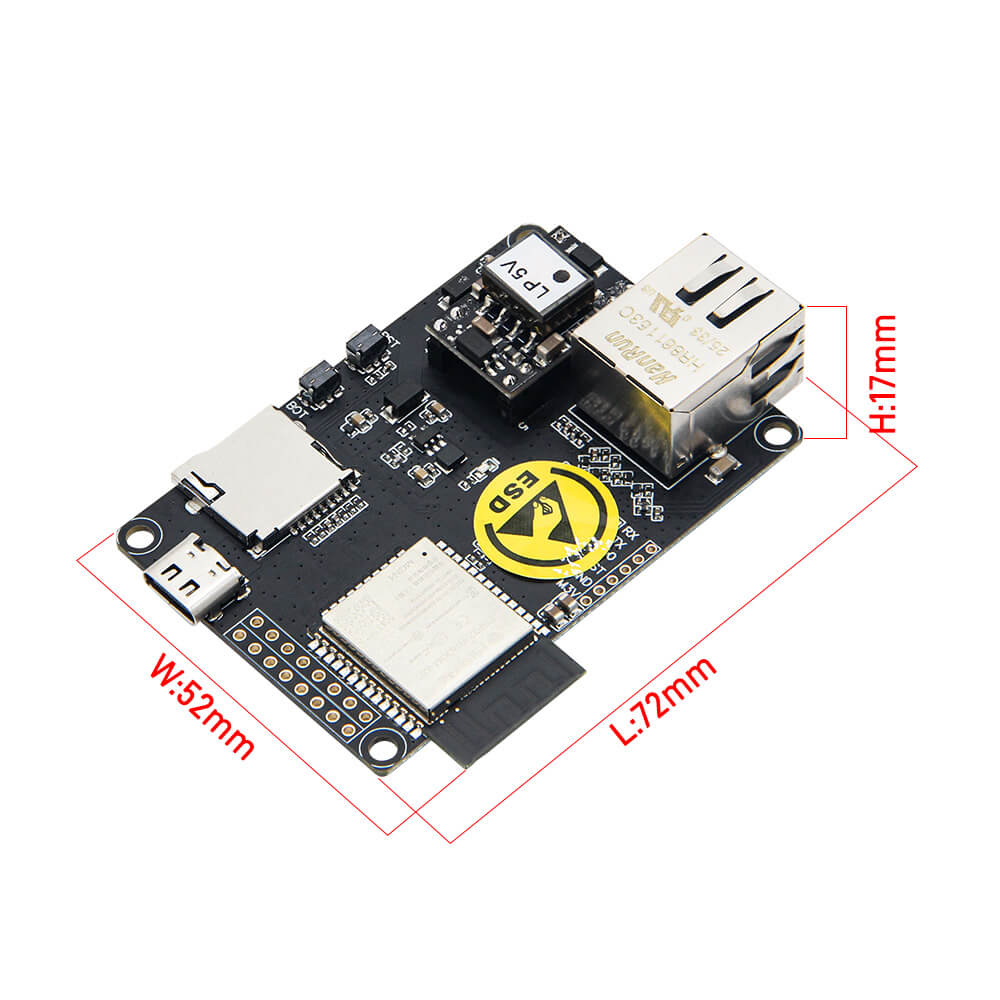

Dimensiuni: vezi imaginile

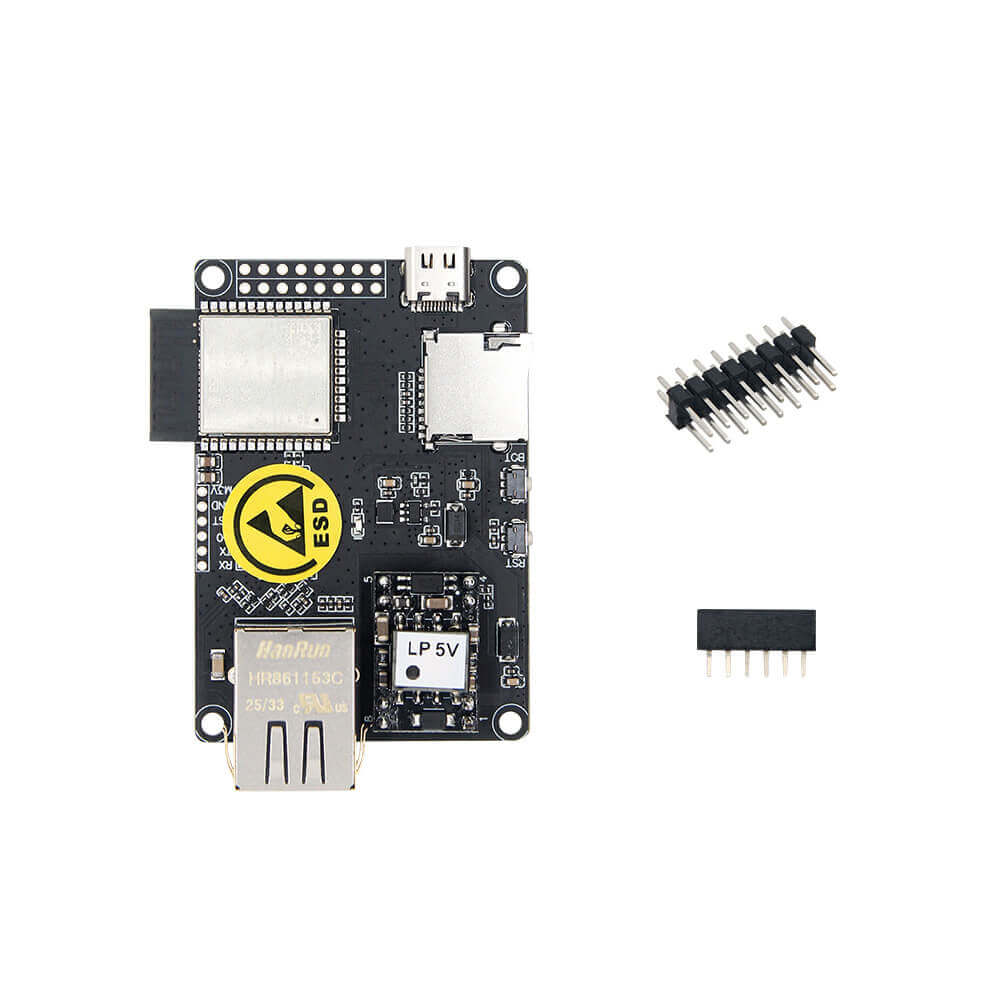

Conținut pachet:

• 1x TTGO T-Internet PoE
• 1x header cu pini 2x8 (tată)

Vezi următorul video pentru o explicație clară despre Ethernet/PoE și utilizarea acestei plăci: Andreas Spiess „Este Power over Ethernet (PoE) pe ESP32 util?”

Vezi următoarea pagină pentru mai multe informații: LilyGO T-ETH-POE

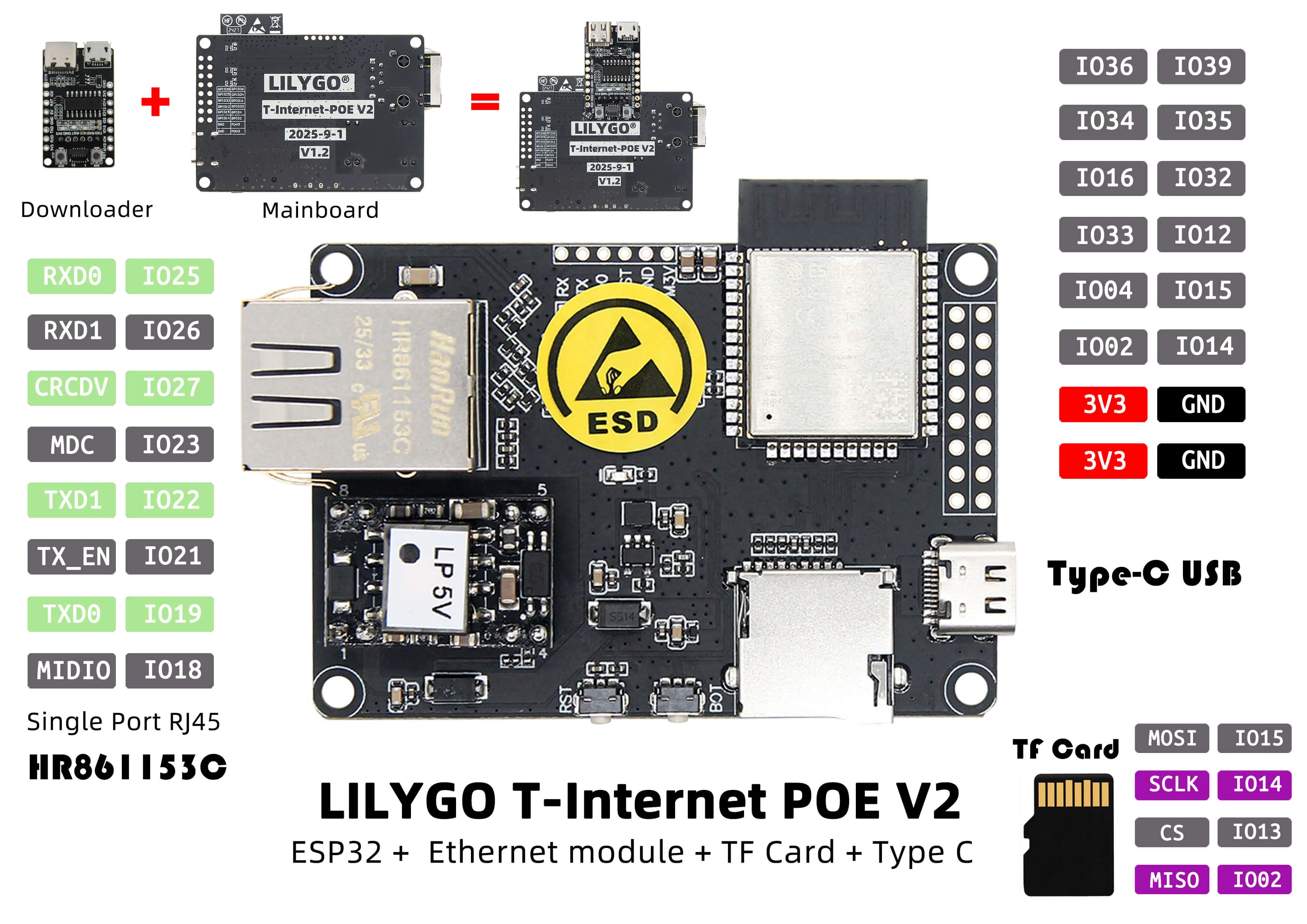

Notă: Portul USB-C de pe acest modul este destinat doar alimentării modulului. Pentru programarea acestuia este necesar următorul adaptor (vezi imaginile): adaptor TTGO TTL USB Serial Port pentru T-Internet PoE.

Notă: Pentru a utiliza funcția PoE este necesar un switch sau router cu suport PoE sau un injector PoE.

Notă: PoE folosește o tensiune de ~50V DC, care poate provoca șoc electric la atingere.
